股票代碼
002851
氬弧焊是一種高效的焊接技術，因其穩定性和高質量的焊縫被廣泛應用于各類金屬的焊接工藝中，尤其是在不銹鋼、鋁合金和鈦合金的焊接上表現優異。氬弧焊的工作原理是通過惰性氣體（通常是氬氣）保護焊接區域，使其在很高的溫度下進行焊接，而不被周圍空氣中的氧氣和水分污染，這樣可以有效地減少焊接缺陷，如飛濺、氣孔等。

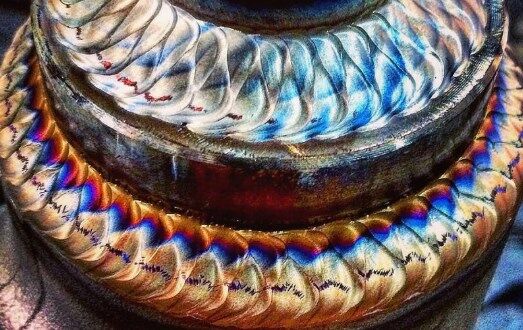

魚鱗焊，顧名思義，指的是焊縫表面呈現出類似魚鱗的獨特紋理。這種紋理不僅僅是為了美觀，它在實際應用中具有很多實用價值。魚鱗焊能顯著提升焊縫的機械性能、耐腐蝕性和抗疲勞性，尤其在一些要求高的環境和負載下，魚鱗焊的性能更顯得至關重要。
魚鱗焊是一種對焊工的技術水平和藝術感要求很高的焊接方法，能有效提升焊接的整體質量和美學效果，因此受到了業內專業人士的廣泛關注。
為了實現高質量的氬弧焊魚鱗焊接，以下是一些實用的技巧與方法。
在進行氬弧焊魚鱗焊接之前，首先需要根據焊接材料的特性、厚度和形狀選擇合適的焊接參數。這些參數包括：
電流和電壓：一般情況下，電流越大，熔深就越深；電壓越高，熔寬就越寬。對于魚鱗焊來說，適中的電流和電壓能夠保證焊縫紋理的穩定性。
氬氣流量：氬氣流量的選擇對于保護焊接區域免受氧氣污染至關重要，流量過大或過小均可能導致焊接缺陷。因此，應根據實際情況調整氬氣的流量，一般建議在8-12升/分鐘之間。
鎢極直徑和角度：針對不同的電流選擇不同直徑的鎢極，鎢極與工件的角度應保持在75°~80°之間，以保證焊接效果。
填充絲的選擇：填充絲應選擇與母材相同或相似的材料，以確保焊接接頭的性能。
魚鱗焊接的成功與否，與焊工的手勢和速度密切相關。以下是一些應注意的細節：
持槍姿勢：保持手部穩定靈活，可以用小拇指或無名指支撐在工件上，或將陶瓷噴嘴貼靠在工件上，以增強穩定性。
送絲協調：送絲手與持槍手應保持協調，送絲速度應與熔池大小相適應，確保合適的焊接熱輸入。
擺動模式：適合的擺動模式可以形成不同的焊縫紋理，如鋸齒形、月牙形、三角形等，建議根據需求選擇合適的擺動方式。
焊接過程中，正確的滅弧和收尾對于避免焊接缺陷極為重要：
滅弧：在完成焊接后，應逐漸減小電流并采用后送氬功能，讓熔池冷卻到一定程度后再斷開電源，以避免出現氣孔和裂紋。
收尾控制：焊縫的余高應保持在0~2mm之間，確保表面光滑無缺陷，魚鱗紋理清晰且均勻。
在實際操作中，焊工可能會遇到一些常見問題，例如焊縫缺陷、氣孔和裂紋等。以下是一些常見問題及其對應的解決方案：
問題：焊縫表面不光滑，出現明顯的凹凸不平，可能是由于焊接姿勢不當、送絲速度不均勻或焊接參數選擇不當導致的。
解決方案：
調整姿勢：保持焊槍與工件之間的適當距離，確保持槍和送絲的穩定性。
優化焊接參數：試驗不同的電流和電壓組合，以找到最佳焊接條件。
均勻送絲：確保送絲速度和焊接速度保持一致，使焊絲均勻融入熔池，形成光滑的焊縫。
問題：焊縫中出現氣孔，通常由于焊接區域受到氧氣污染或熔池冷卻不均勻造成。
解決方案：
氬氣流量調整：確保氬氣流量適中，避免過大或過小，得到良好的保護效果。
焊接環境：確保焊接環境干燥清潔，避免水分、油污等污染物影響焊接質量。
及時滅弧：在完全焊接過程中保持適當的滅弧方式，防止熔池快速冷卻。
問題：焊縫內出現裂紋，可能是材料收縮或焊接應力引起的，在焊接時未能及時適應熔池的溫度變化。
解決方案：
降低冷卻速度：適當地延長焊接過程中的冷卻時間，減小材料收縮引起的應力。
優化接頭設計：通過合理設計焊接接頭的形狀和大小以減少應力集中。
穩定焊接溫度：保持焊接過程中的溫度均勻，盡量避免大溫差。
焊接完成后，除了要確保焊縫外觀良好，還需進行必要的后處理：
清理焊縫：在焊接完成后，及時清理焊縫表面，去除浮銹、焊渣等雜物，這不僅能提高美觀，還能防止腐蝕。
檢查焊接質量：可通過無損檢測的方法檢查焊接質量，如超聲波檢測或X射線檢測，確保焊接接頭的強度和可靠性。
表面處理：根據需要，進行后續表面處理，如打磨、拋光或表面涂層，進一步提高焊縫的耐蝕性和美觀性。
氬弧焊魚鱗焊接是一項技術要求較高的焊接工藝，掌握合適的焊接技巧和參數選擇是實現高質量焊接的關鍵。注意焊接過程中的每一個細節，包括手勢、速度、滅弧和收尾，都將直接影響到焊接質量和外觀。
如果你希望進一步提升你的焊接技能，歡迎訪問我們的網站新聞中心欄目：http://m.wenceng.cn/news或關注我們的微信公眾號：麥格米特焊接技術。我們將為你提供最新最全的焊接資訊和教程，讓你成為一名優秀的焊工。謝謝！
1. 電弧焊接怎么焊出魚鱗狀
服務熱線：
官方公眾號
Copyright 2018 ? 深圳市麥格米特焊接技術有限公司 版權所有 粵ICP備20003605號
